- Do 120 jednoczesnych połączeń VoIP—do 120 jednoczesnych połączeń głosowych lub T.38 fax za pośrednictwem jednego lub czterech portów T1/E1/PRI oraz dwóch portów Gigabit Ethernet. Możliwość używania dowolnego KODEKA czy faxu na dowolnym porcie w dowolnym czasie.
- Uniwersalny SIP oraz wsparcie dla T.38—Wsparcie dla sygnalizacji pomiędzy certyfikowanymi Softwitch a T1 RBS CAS, ISDN PRI, Q.SIG, SIP, oraz H.323.
- Secure Toll-Quality VoIP—DownStreamQoS oraz Voice-over-VPN z adaptacyjnym zarządzaniem i kształtowaniem ruchu dla maksymalizacji jakości oraz bezpieczeństwa komunikacji głosowej.
- Przezroczystość Funcji Telefonicznych—kompleksowe zarządzanie numerami, scenariuszami mapowania pozwala na bezproblemową integracje z istniejącą infrastrukturą,, CLIP, CLIR, hold, transfer połączeń i wiele więcej.
- Zarządzanie & Provisioning—interfejs WWW, SNMP, linia poleceń. Automatyczny provisioning dla wdrożeń dużej skali.
- Failover Relay—Opcjonalna funkcja zapewniająca wykonywanie połaczeń PSTN podczas awarii zasilania.

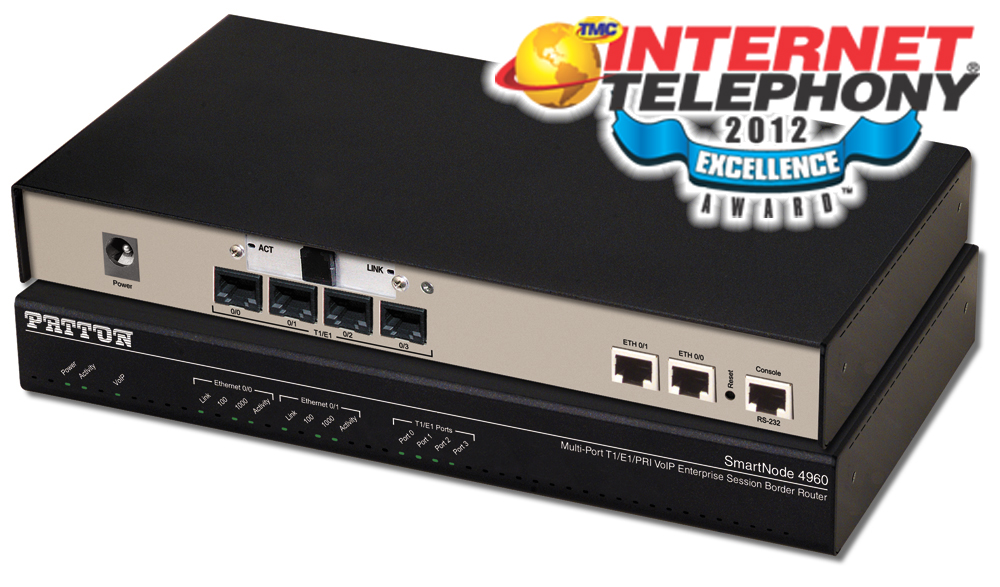

Dostarczając wysokiej gęstości nieprzerwane połączenie pomiędzy komutowaną siecią telefoniczną a Voice over IP, brama SmartNode 4960 jest idealnym rozwiązaniem zarówno dla łączenia central klasy biznesowej jak i korporacyjnego dostępu VoIP. Oferując do 4 programowo konfigurowalnych portów E1/PRI SmartNode 4960 jest wstanie współpracować z dowolnym, switchem, PBX’em oraz siecią data ze 120 jednoczesnymi połączeniami wykorzystującymi sygnalizacje SIP, E1, T1 lub PRI.
Dwa gigabitowe porty Ethernet łączą z siecią IP z najwyższą przepustowością wykorzystującą zintegrowany router QoS. Z wbudowanym CSU/DSU, dowolny port E1/T1 może być wybrany jako port sieci WAN dla naprawdę zintegrowanego przesyłu głosu oraz danych.
Podobnie jak pozostałe urządzenia linii SmartNode, model 4960 dostarcza wyjątkową jakość głosu z wykorzystaniem dostępnych standardów kompresji głosu włączająć w to kodeki o małym wykorzystaniu pasma G.723/G.729. Usługi klasy biznesowej są wspierane poprzez t.38 fax oraz funkcjonalność fax bypass i modem bypass features. Używając rozwiązań SmartNode jako router dostępowy, otrzymujemy możliwość czerpania korzyści z wiodących standardów Quality of Service (QoS) gwarantujących jakość głosu nieporównywalną z jakimkolwiek telefonem IP czy bramą dostępną na rynku.
Wiele funkcjonalności klasy Biznes są wspierane przez linię produktów SmartNode 4960, włączając w to Failover Relay zwiększający niezawodność połączeń. Multi-link PPP i Frame Relay są dostarczone jako konfigurowalna opcja programowa dla klientów którzy potrzebują łączyć linie E1/T1. Dostępny jest również port szeregowy X.21 WAN.
SmartNode 4960 jest gotowy do wsparcia SIP TLS oraz SRTP poprze odpowiednie upgrady oprogramowania urządzenia. Ekskluzywne funkcje DownStreamQoS™ i Voice-over-VPN oferują korzyści w postaci nieprzerwanej i bezpiecznej komunikacji dla każdego połączenie wykonanego za pomocą SN4960.
|

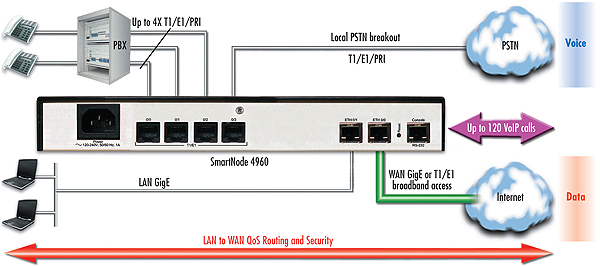

Diagram połączenia Zdalnych Biur/Oddziałów, Połączeń Głosowych, i Dostępu IP
|
| Voice Connectivity |
Up
to four software selectable T1/E1/PRI ports � Signaling support (ISDN
DSS-1, NI-2, Q.SIG, 5ESS, CAS Robbed bit loop and ground start,
E&M, immediate, wink, double wink) � SIPv2, H.323v4 � ISDN AOC/ECT
� ISDN speech, audio & data (Fax Gr 4, UDI 64, � RDI64) � ISDN
supplementary services)
|
| Voice processing |
Codec
G.711 a-law/mu-law, G.723, G.729ab, � G.726, G.727. T.38 fax relay (9.6
k, 14.4 k) � G.711 transparent fax and bypass � 128 ms echo cancellation
|
| Call routing and services |
Regular expression matching and manipulation � number blocking; short-dialing � digit collection, distribution and hunt groups. |
| Data interfaces |
Dual 10/100/1000 TX Ethernet Ports � Autosensing � Auto-MDI � Full-duplex |
| IP Routing |
Complete
IP access router � DHCP Client & server � Packet fragmentation
� Static firewall, NAT, NAPT RFC 1631 access control lists |
| IP Quality of Service |
Voice
priority, DownStreamQoS � traffic management, shaping policing � IEEE
802.1p, TOS, DiffServ labeling � IEEE 802.1Q, VLAN tag
insertion/deletion 4,096 |
| Management |
Web/HTTP,
CLI with local console & remote Telnet access � TFTP configuration
& firmware loading � SNMP MIB II and product MIB � Secure
autoprovisioning for firmware & unit/subscriber configuration �
Built-in diagnostic tools (trace, debug, call generator) |
| Power & Packaging |
Power: 100240 VAC (50/60 Hz)
Power dissipation: 15W |
| Operating Environment |
Operating temperature: 32–104°F (0–40°C)
Operating humidity: up to 90%, non condensing |
| Compliance |
EMC: EN55022 and EN55024 � Safety: EN 60950 � CE � FCC Part 15 Class A; Part 68; CS-03 � RoHS |
|
|
Informacja dla zamawiajacych
|
|
|
SN4960/1E15V/UI
|
SmartNode Hi-Cap 1 T1/E1/PRI VoIP IAD, 2x GigEthernet, 15 VoIP Channels, upgradeable to 30, Internal UI Power.
|
|
SN4960/1E24V/UI
|
SmartNode Hi-Cap 1 T1/E1/PRI VoIP IAD, 2x GigEthernet, 24 VoIP Channels, upgradeable to 30, Internal UI Power.
|
|
SN4960/1E30V/UI
|
SmartNode Hi-Cap 1 T1/E1/PRI VoIP IAD, 2x GigEthernet, 30 VoIP Channels; non-upgradeable, Internal UI Power.
|
|
SN4960/4E120V/UI
|
SmartNode Hi-Cap 4 T1/E1/PRI VoIP IAD, 2x GigEthernet, 120 VoIP channels; non upgradeable, Internal UI Power.
|
|
SN4960/4E15V/UI
|
SmartNode Hi-Cap 4 T1/E1/PRI VoIP IAD, 2x GigEthernet, 15 VoIP
channels; field upgradeable to a max of 60 channels, Internal UI Power.
|
|
SN4960/4E24V/UI
|
SmartNode Hi-Cap 4 T1/E1/PRI VoIP IAD, 2x GigEthernet, 24 VoIP
channels; field upgradeable to a max of 60 channels, Internal UI Power.
|
|
SN4960/4E30V/UI
|
SmartNode Hi-Cap 4 T1/E1/PRI VoIP IAD, 2x GigEthernet, 30 VoIP
channels; field upgradeable to a max of 60 channels, Internal UI Power.
|
|
SN4960/4E48V/UI
|
SmartNode Hi-Cap 4 T1/E1/PRI VoIP IAD, 2x GigEthernet, 48 VoIP
channels; field upgradeable to a max of 60 channels, Internal UI Power.
|
|
SN4960/4E60V/UI
|
SmartNode Hi-Cap 4 T1/E1/PRI VoIP IAD, 2x GigEthernet, 60 VoIP channels; non-upgradeable, Internal UI Power.
|
|
SN4960/4E96V/UI
|
SmartNode Hi-Cap 4 T1/E1/PRI VoIP IAD, 2x GigEthernet, 96 VoIP
channels; field upgradeable to a max of 120 channels, Internal UI
Power.
|
|
SN4960/1E15VD/UI
|
SmartNode Hi-Cap 1 T1/E1/PRI VoIP IAD, 2x GigEthernet, 15 VoIP Channels, upgradeable to 30. X.21 interface, Internal UI Power
|
|
SN4960/1E30VD/UI
|
SmartNode Hi-Cap 1 T1/E1/PRI VoIP IAD, 2x GigEthernet, 30 VoIP Channels; non-upgradeable. X.21 interface, Internal UI Power.
|
|
SN4960/4E120VD/UI
|
SmartNode Hi-Cap 4 T1/E1/PRI VoIP IAD, 2x GigEthernet, 120 VoIP channels; non-upgradeable, X.21 interface, Internal UI Power.
|
|
SN4960/4E15VD/UI
|
SmartNode Hi-Cap 4 T1/E1/PRI VoIP IAD, 2x GigEthernet, 15 VoIP
channels; field upgradeable to a max of 60 channels. X.21 interface,
Internal UI Power.
|
|
SN4960/4E15VR/UI
|
SmartNode Hi-Cap 4 T1/E1/PRI VoIP IAD, 2x GigEthernet, 15 VoIP
Channels, upgradeable to 60., Failover Relay, Internal UI Power
|
|
SN4960/4E24VR/UI
|
SmartNode Hi-Cap 4 T1/E1/PRI VoIP IAD, 2x GigEthernet, 24 VoIP
Channels, upgradeable to 60., Failover Relay, Internal UI Power
|
|
SN4960/4E30VD/UI
|
SmartNode Hi-Cap 4 T1/E1/PRI VoIP IAD, 2x GigEthernet, 30 VoIP
channels; field upgradeable to a max of 60 channels. X.21 interface,
Internal UI Power.
|
|
SN4960/4E30VR/UI
|
SmartNode Hi-Cap 4 T1/E1/PRI VoIP IAD, 2x GigEthernet, 30 VoIP
Channels, upgradeable to 60., Failover Relay, Internal UI Power
|
|
SN4960/4E48VR/UI
|
SmartNode Hi-Cap 4 T1/E1/PRI VoIP IAD, 2x GigEthernet, 48 VoIP
Channels, upgradeable to 60., Failover Relay, Internal UI Power
|
|
SN4960/4E60VD/UI
|
SmartNode Hi-Cap 4 T1/E1/PRI VoIP IAD, 2x GigEthernet, 60 VoIP channels, non-upgradeable, X.21 interface, Internal UI Power.
|
|
SN4960/4E60VR/UI
|
SmartNode Hi-Cap 4 T1/E1/PRI VoIP IAD, 2x GigEthernet, 60 VoIP Channels, Failover Relay, Internal UI Power
|
|
SN4960/4E96VD/UI
|
SmartNode Hi-Cap 4 T1/E1/PRI VoIP IAD, 2x GigEthernet, UI power, 96
VoIP channels; field upgradeable to a max of 120 channels. X.21
interface
|
|
